Données techniques BSR

Données techniques des lames brise-soleil alu rectangle
Une note de calcul spécifique au chantier peut êtra ajoutée à votre devis, si besoin.

Tableau des informations techniques sur les différents profils de lames brise soleil aluminium disponible en extrusion

  Lames brise soleil rectangle large

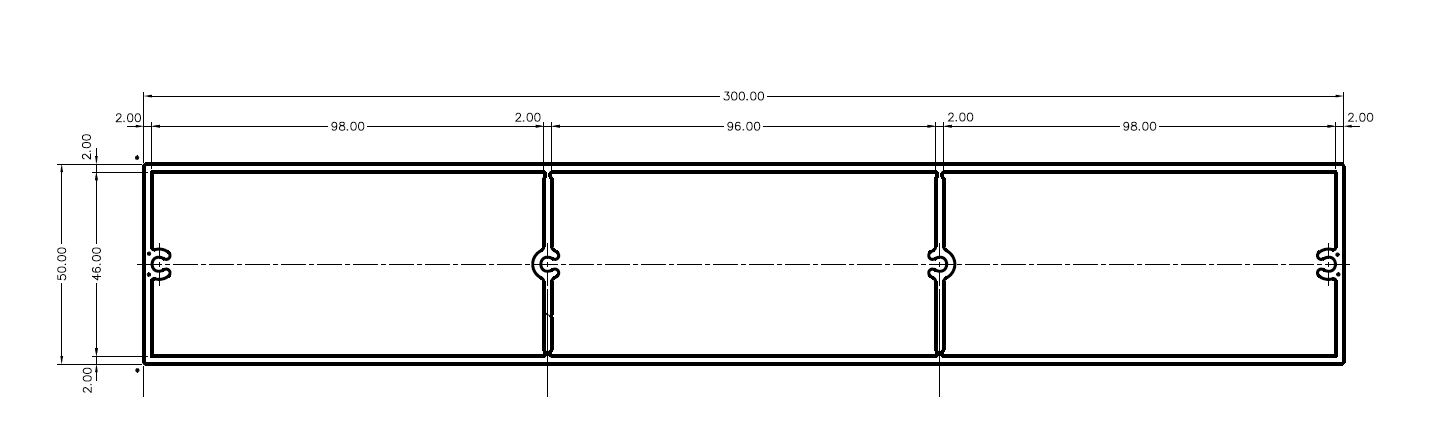

 dimension 400 x 50 375 x 50 340 x 30 300 x 60 300 x 50 300 x 40 300 x 30 280 x 45
DWG ouvrir DWG ouvrir DWG ouvrir DWG  plan détail  plan détail plan détail ouvrir DWG  ouvrir DWG
module d'inertie  3625 cm4  3435 cm4  1927 cm4   2200 cm4  1435 cm4  1400 cm4  1514 cm4  1446 cm4
entraxe poteau   6 mètres   6 mètres   6 mètres    6 mètres   6 mètres   6 mètres    6 mètres   6 mètres
poids    6,7Kg/m   6,7Kg/m   5Kg/m 6,4Kg/m   4,3Kg/m   4,3 Kg/m   4,8Kg/m   5,1Kg/m
  Lames brise soleil rectangle fine

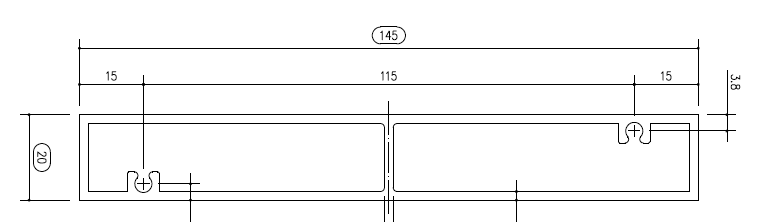

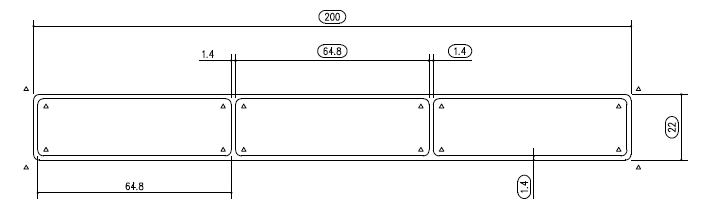

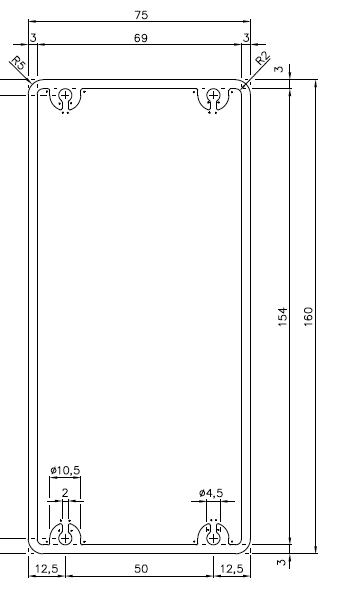

 dimension 250 x 40 200 x 40   200 x 30   200 x 20  150 x 40 150 x 30 160 x 75 145 x 20

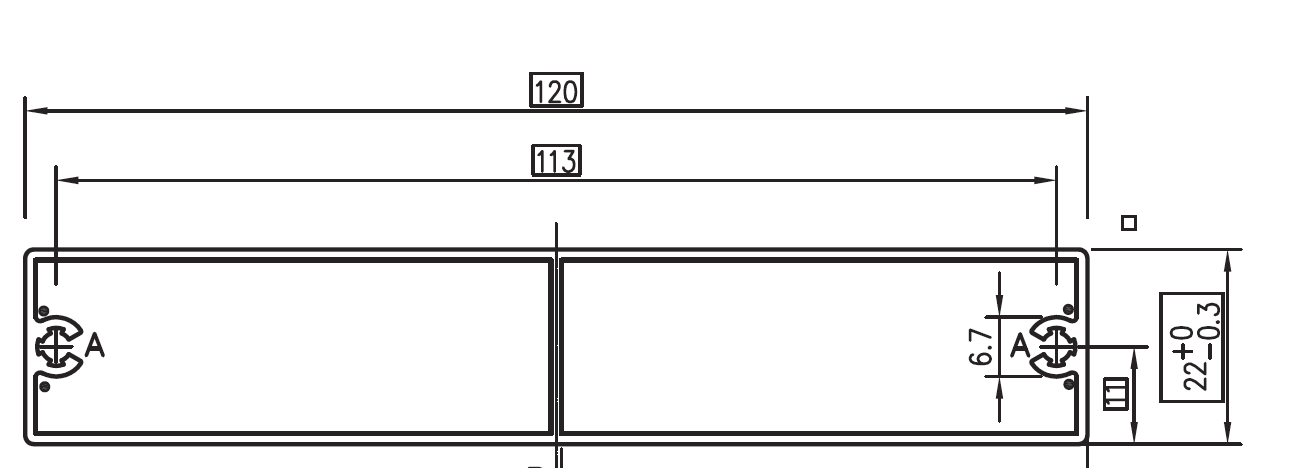

  120 x 22

  110 x 70
DWG plan détail  ouvrir DWG plan détail plan détail  plan détail ouvrir DWG   plan détail   plan détail  plan détail   en cours
module d'inertie  824 cm4   525 cm4  391 cm4   330 cm4  313 cm4  171 cm4  xx cm4  142cm4 xx cm4 xx cm4
entraxe poteau   6 mètres    6 mètres 6 mètres   4 mètres  3,3 mètres    3,3 mètres  2 mètres   1 mètre   1 mètre   1 mètre
poids   3,7Kg/m    3,2Kg/m     2,5Kg/m    2Kg/m  3,2Kg/m  2Kg/m 4Kg/m   2Kg/m  1,2Kg/m  2,2Kg/m
  Lames brise soleil rectangle fine

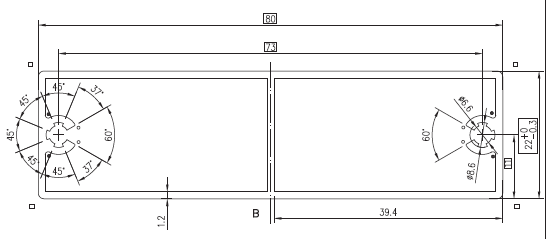

 dimension 100 x 40  100 x 30   100 x 20  100 x 15  80 x 25  80 x 22  60 x 35  60 x 30

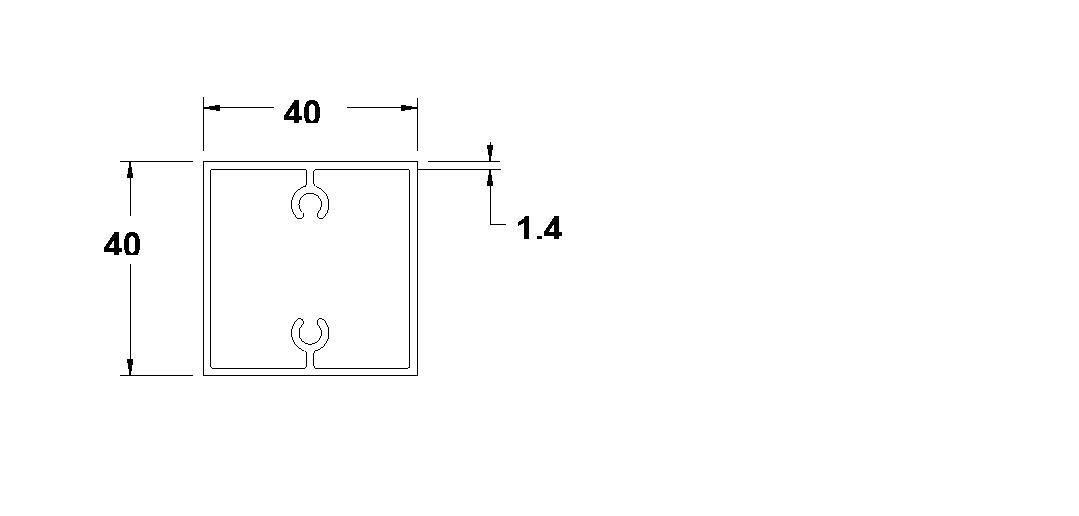

   40 x 40

  40 x 20
DWG ouvrir DWG   en cours ouvrir DWG    en cours ouvrir DWG  plan détail  ouvrir DWG  en cours  plan ouvrir DWG
module d'inertie  61 cm4   60 cm4  57 cm4   50 cm4  28 cm4  32 cm4 15 cm4  15 cm4  5 cm4 5 cm4
entraxe poteau   2 mètres   2 mètres 2 mètres   2 mètres  1 mètre  1 mètre  1 mètre   1 mètre    1 mètre   1 mètre
poids  1,2Kg/m    1,3Kg/m     0,9Kg/m     0,9Kg/m   0,9Kg/m   0,9Kg/m  0,9Kg/m   0,9Kg/m  0,7Kg/m   0,5Kg/m
  échantillons de réalisations de nos clients
dimension rectangle 100x50 aile avion 200 x 45 aile avion 300 x 56 rectangle 150x40 rectangle 300x50  aile avion 120x18
  lame rectangle Super U - 44   lame aile avion large EHPAD - 77 lame aile avion 300x56 pergola - 44 lame rectangle ton bois Pornichet - 44 brise soleil rectangle 300x50  brise soleil aile avion 120x18 - Paris



Exemples de réalisations

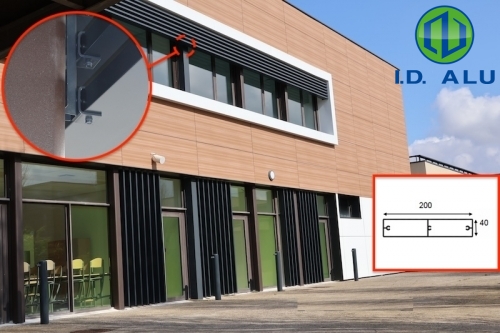

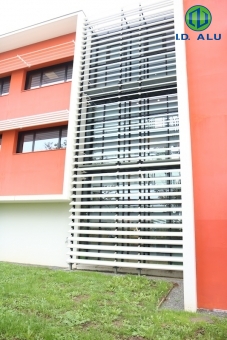

brise-soleil rectangle alu 200x40 Le Mans 1 brise-soleil rectangle alu 200x40 Le Mans

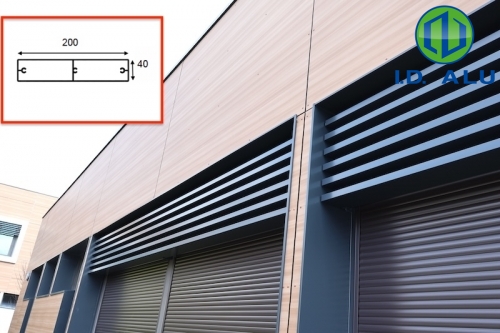

brise-soleil rectangle alu 200x40 Paris_2 2 brise-soleil rectangle alu 200x40 Paris_2

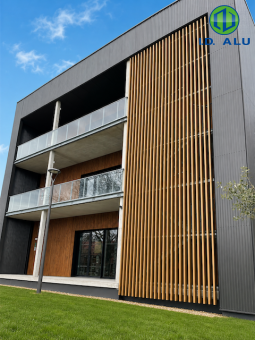

brise-soleil-rectangle-alu-200x40-Paris 3 brise-soleil-rectangle-alu-200x40-Paris



Quelles dimensions pour mon brise-soleil rectangle ?

Lors de la mise en place d’un projet de pose de brise-soleil, la question de la géométrie des lames est un élément essentiel. Ce choix peut être compliqué si on ne sait pas exactement l’influence des dimensions sur l’efficacité du brise-soleil. Afin de vous guider au mieux dans votre choix de brise-soleil, nous allons voir ensemble les différences liées aux dimensions de vos lames. Dans chacun des cas, on considère que le positionnement des lames est optimal par rapport à votre projet.



Pour commencer, la largeur de la lame est un paramètre qui va influer sur l’ombre déportée en hiver. Si on augmente la largeur alors on augmente l’espacement des lames. Cet espacement plus important va permettre en hiver d’augmenter les rayons du soleil qui passeront dans le bâtiment à travers les espaces vitrés.

La largeur d’une lame va définir l’ombrage minimum que va créer le brise-soleil. Idéalement, on souhaitera avoir une lame infiniment fine pour avoir en hiver un apport de lumière maximal.



La combinaison de la largeur et de l’épaisseur, est une combinaison qui va définir les propriétés mécaniques de la lame. C’est-à-dire, sa résistance à la flexion, à la torsion. Cela influencera aussi les propriétés thermiques de la lame. Chez IDALU, l’ensemble des lames sont en aluminium, qui est un très bon conducteur thermique. Plus la surface de la lame sera importante, plus la lame aura la capacité à dissiper la chaleur accumulée par les rayons du soleil.



En conclusion, l’influence de la géométrie des lames sur leur efficacité, leur propriété mécanique/thermique n’est pas négligeable. C’est pour cela qu'IDALU vous propose plus de 30 sections différentes de lames pour répondre au mieux à vos besoins.
